Electronic RCBO JP6HLN-63

NCD Narimasu JP6HLN-63 Electronic RCBO

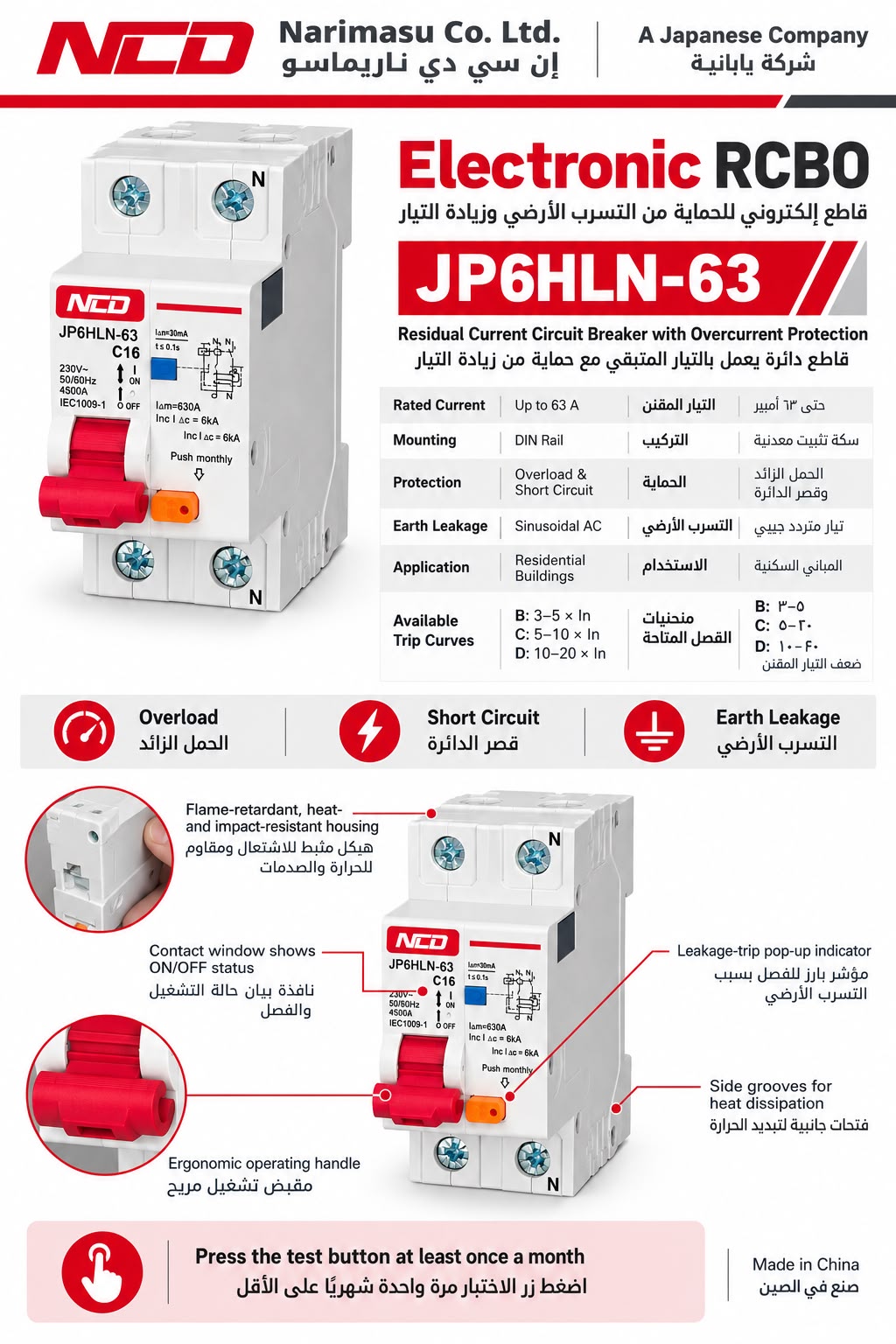

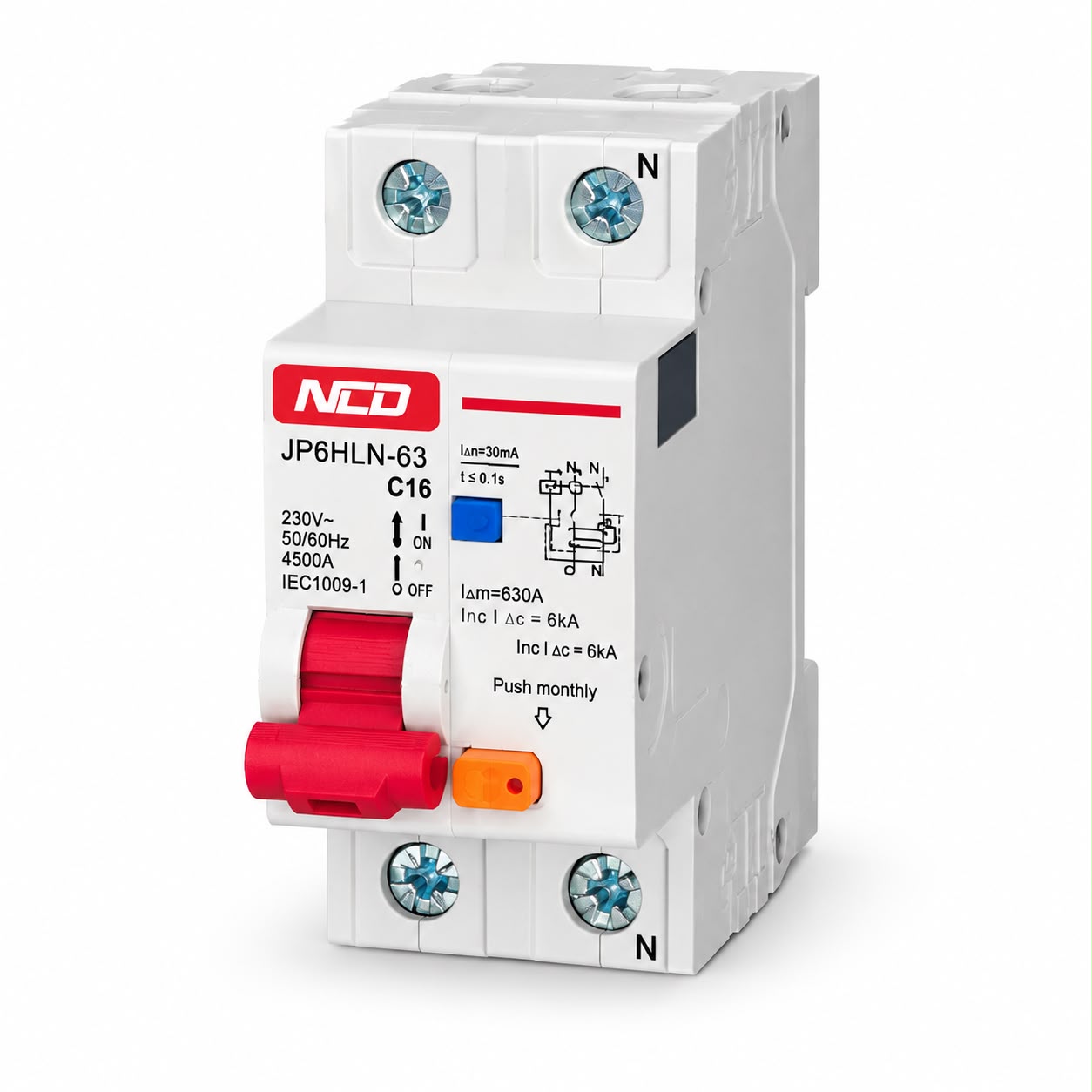

The NCD Narimasu JP6HLN-63 is an electronic residual current circuit breaker with overcurrent protection. It combines protection against overloads, short circuits, and sinusoidal alternating earth-fault currents in a modular DIN rail design.

Designed for residential buildings, this breaker provides protection against indirect contact and additional protection against direct contact. It also helps protect against fire hazards caused by insulation faults.

The range supports rated currents up to 63 A and includes instantaneous tripping classifications B, C, and D.

Specifications

• Brand: NCD
• Company: Narimasu Co. Ltd. — A Japanese Company
• Model: JP6HLN-63
• Product Type: Electronic RCBO
• Function: Residual current protection with overcurrent protection
• Mounting: DIN Rail
• Maximum Rated Current of Range: 63 A
• Overcurrent Protection: Overload and short circuit
• Earth-Fault Protection: Sinusoidal alternating earth-fault currents
• Application: Residential buildings
• Country of Manufacture: China

Instantaneous Tripping Classifications

Type B: 3–5 times the rated current
Type C: 5–10 times the rated current
Type D: 10–20 times the rated current

Features

• Flame-retardant housing with resistance to high temperatures and impact.
• Contact indication window for easy identification of ON/OFF status.
• Pop-up indication of tripping caused by earth leakage.
• Side ventilation grooves for rapid heat dissipation.
• Ergonomically designed handle for comfortable operation.
• Test button for checking the residual current protection function.

Testing Instruction

Press the test button at least once a month, as stated on the supplied product poster.

NCD Narimasu JP6HLN-63 electronic DIN rail RCBO for residential installations, combining overload, short-circuit, and earth-leakage protection. The range supports rated currents up to 63 A and features a contact status window, leakage-trip indicator, and monthly test button.

قاطع إلكتروني إن سي دي ناريماسو جي بي ٦ إتش إل إن-٦٣ للحماية من التسرب الأرضي وزيادة التيار

قاطع إن سي دي ناريماسو جي بي ٦ إتش إل إن-٦٣ هو قاطع دائرة إلكتروني يعمل بالتيار المتبقي مع حماية من زيادة التيار. يجمع بين الحماية من الحمل الزائد وقصر الدائرة وتيارات العطل الأرضي المترددة الجيبية، ويتميز بتصميم معياري للتركيب على سكة تثبيت معدنية.

صُمم للاستخدام في المباني السكنية، ويوفر الحماية من التلامس غير المباشر وحماية إضافية من التلامس المباشر. كما يساعد على الحماية من مخاطر الحريق الناتجة عن أعطال العزل الكهربائي.

تدعم السلسلة تيارات مقننة تصل إلى ٦٣ أمبير، وتشمل تصنيفات الفصل اللحظي باء وسي ودال.

المواصفات

العلامة التجارية: إن سي دي
الشركة: شركة ناريماسو المحدودة — شركة يابانية
الموديل: جي بي ٦ إتش إل إن-٦٣
نوع المنتج: قاطع دائرة إلكتروني يعمل بالتيار المتبقي مع حماية من زيادة التيار
الوظيفة: الحماية من التسرب الأرضي وزيادة التيار
طريقة التركيب: على سكة تثبيت معدنية
أقصى تيار مقنن للسلسلة: ٦٣ أمبير
الحماية من زيادة التيار: الحمل الزائد وقصر الدائرة
الحماية من العطل الأرضي: تيارات العطل الأرضي المترددة الجيبية
الاستخدام: المباني السكنية
بلد الصنع: الصين

تصنيفات الفصل اللحظي

النوع باء: من ٣ إلى ٥ أضعاف التيار المقنن
النوع سي: من ٥ إلى ١٠ أضعاف التيار المقنن
النوع دال: من ١٠ إلى ٢٠ ضعف التيار المقنن

المميزات

• هيكل مثبط للاشتعال ومقاوم لدرجات الحرارة المرتفعة والصدمات.
• نافذة بيان حالة التلامس لسهولة معرفة حالة التشغيل والفصل.
• مؤشر بارز يوضح حدوث الفصل بسبب التسرب الأرضي.
• فتحات تهوية جانبية لتبديد الحرارة بسرعة.
• مقبض مصمم هندسيًا لتوفير تشغيل مريح.
• زر اختبار للتحقق من وظيفة الحماية بالتيار المتبقي.

تعليمات الاختبار

يجب الضغط على زر الاختبار مرة واحدة شهريًا على الأقل، وفقًا لما ورد في ملصق المنتج المرفق.

قاطع إلكتروني إن سي دي ناريماسو جي بي ٦ إتش إل إن-٦٣ للتركيب على سكة تثبيت معدنية في المباني السكنية، يجمع بين الحماية من الحمل الزائد وقصر الدائرة والتسرب الأرضي. تدعم السلسلة تيارات مقننة تصل إلى ٦٣ أمبير، وتتميز بنافذة بيان حالة التلامس ومؤشر الفصل بسبب التسرب الأرضي وزر للاختبار الشهري.
