Miniature Circuit Breaker JP7-125N

NCD Narimasu JP7-125N Miniature Circuit Breaker

The NCD Narimasu JP7-125N miniature circuit breaker provides overload and short-circuit protection for AC electrical circuits operating at 50/60 Hz, with rated voltages up to 400 V.

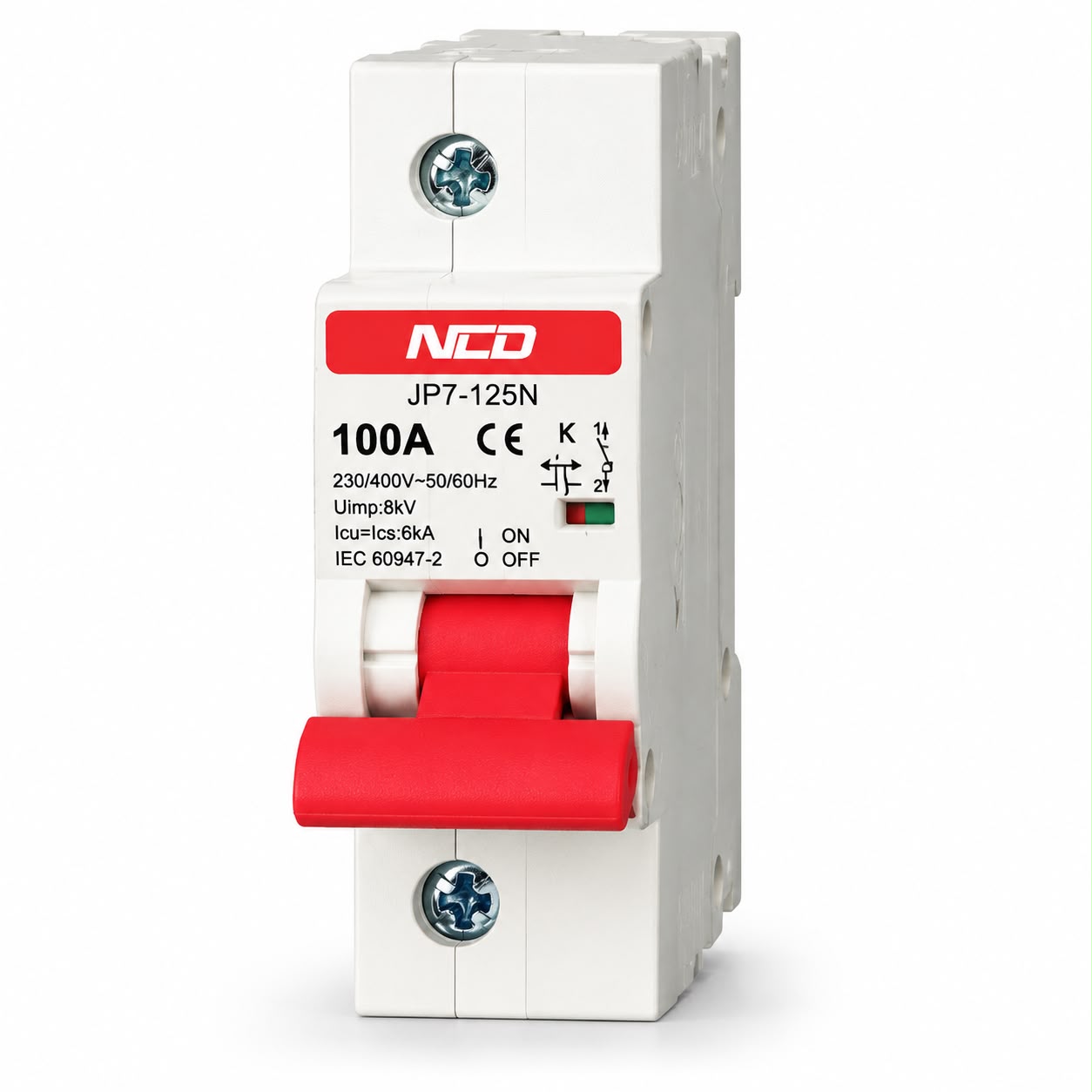

The catalogue describes a rated current range of 10–125 A, while its feature section specifically lists 63 A, 80 A, 100 A, and 125 A variants. The pictured unit is marked 100 A.

Its modular DIN rail design is suitable for industrial facilities, commercial premises, high-rise buildings, and residential homes. Features include a flame-retardant housing, resistance to high temperatures and impact, and a contact indication window for identifying ON/OFF status.

Specifications

• Brand: NCD
• Company: Narimasu Co. Ltd. — A Japanese Company
• Model: JP7-125N
• Product Type: Miniature Circuit Breaker
• Mounting: DIN Rail
• Current Type: AC
• Rated Voltage: Up to 400 V
• Frequency: 50/60 Hz
• Current Range Stated in the Catalogue: 10–125 A
• Variants Listed in the Feature Section: 63 / 80 / 100 / 125 A
• Pictured Unit’s Rated Current: 100 A
• Protection: Overload and short circuit
• Short-Circuit Breaking Capacity Listed: 6,000 A
• Standards Listed: IEC 60947-2 and IEC 60898-1
• Country of Manufacture: China

Features

• Protection against overload currents.
• Protection against short-circuit currents.
• Flame-retardant housing.
• Resistance to high temperatures and impact.
• Contact indication window for easy identification of ON/OFF status.
• Modular DIN rail mounting.

Applications

Industrial facilities, commercial premises, high-rise buildings, and residential homes.

NCD Narimasu JP7-125N DIN rail miniature circuit breaker for overload and short-circuit protection at voltages up to 400 V AC, 50/60 Hz. The catalogue lists 63 A, 80 A, 100 A, and 125 A variants, a 6,000 A short-circuit breaking capacity, and a contact status window.

قاطع دائرة مصغر إن سي دي ناريماسو جي بي ٧-١٢٥ إن

يوفر قاطع الدائرة المصغر إن سي دي ناريماسو جي بي ٧-١٢٥ إن الحماية من الحمل الزائد وقصر الدائرة لدوائر التيار المتردد التي تعمل بتردد ٥٠/٦٠ هرتز، وبجهد مقنن يصل إلى ٤٠٠ فولت.

يذكر الكتالوج نطاق تيار مقنن من ١٠ إلى ١٢٥ أمبير، بينما يحدد قسم المميزات خيارات ٦٣ و٨٠ و١٠٠ و١٢٥ أمبير. تحمل الوحدة المصورة تصنيف تيار مقنن يبلغ ١٠٠ أمبير.

يتميز بتصميم معياري للتركيب على سكة تثبيت معدنية، وهو مناسب للمنشآت الصناعية والمباني التجارية والمباني الشاهقة والمنازل السكنية. تشمل مميزاته هيكلًا مثبطًا للاشتعال ومقاومًا لدرجات الحرارة المرتفعة والصدمات، ونافذة بيان لتسهيل معرفة حالة التشغيل والفصل.

المواصفات

• العلامة التجارية: إن سي دي
• الشركة: شركة ناريماسو المحدودة — شركة يابانية
• الموديل: جي بي ٧-١٢٥ إن
• نوع المنتج: قاطع دائرة مصغر
• طريقة التركيب: على سكة تثبيت معدنية
• نوع التيار: تيار متردد
• الجهد المقنن: حتى ٤٠٠ فولت
• التردد: ٥٠/٦٠ هرتز
• نطاق التيار المذكور في الكتالوج: من ١٠ إلى ١٢٥ أمبير
• الخيارات المدرجة في قسم المميزات: ٦٣ / ٨٠ / ١٠٠ / ١٢٥ أمبير
• التيار المقنن للوحدة المصورة: ١٠٠ أمبير
• الحماية: الحمل الزائد وقصر الدائرة
• سعة قطع تيار القصر المدرجة: ٦٠٠٠ أمبير
  المعايير المدرجة: معيارا اللجنة الكهروتقنية الدولية رقم ٦٠٩٤٧-٢ ورقم ٦٠٨٩٨-١
• بلد الصنع: الصين

المميزات

• الحماية من تيارات الحمل الزائد.
• الحماية من تيارات قصر الدائرة.
• هيكل مثبط للاشتعال.
• مقاومة لدرجات الحرارة المرتفعة والصدمات.
• نافذة بيان لتسهيل معرفة حالة التشغيل والفصل.
• تصميم معياري للتركيب على سكة تثبيت معدنية.

الاستخدامات

المنشآت الصناعية والمباني التجارية والمباني الشاهقة والمنازل السكنية.

قاطع دائرة مصغر إن سي دي ناريماسو جي بي ٧-١٢٥ إن للتركيب على سكة تثبيت معدنية، يوفر الحماية من الحمل الزائد وقصر الدائرة بجهد يصل إلى ٤٠٠ فولت متردد وتردد ٥٠/٦٠ هرتز. يدرج الكتالوج خيارات ٦٣ و٨٠ و١٠٠ و١٢٥ أمبير، وسعة قطع لتيار القصر تبلغ ٦٠٠٠ أمبير، ونافذة لبيان حالة التشغيل والفصل.
